System komplett LED UV

Das LED UV Produktsystem bietet eine komplette und flexible Lösung an. In der Tat ist das verwendete LED-Modul ideal für automatische Maschinen mit hoher Produktivität. Dank seiner Skalierbarkeit ist es möglich, ein System zu schaffen, das allen Anwendungsanforderungen des Kunden gerecht wird.

Insbesondere enthält das LED UV System:

  • LED-Modul (variable Abmessungen von 80 bis 476 mm, einsetzbar bis zu 6 Module in Reihe, je nach Wunsch des Kunden)
  • Elektronische Stromversorgung (Eingang: 3 PH + N – 340-530V AC, Ausgang: 48V DC
  • Service der mechanischen und elektrischen Systemintegration
  • PLC Modul (optional)

Charakteristika Des Led Uv Moduls

Stromversprgungsmodul 48V DC ± 0.2 V
Leistungsdichte verfügbar von 8 bis 12 W/cm2
Linearer Stromverbrauch ca. 60 W/cm
Wellenlänge verfügbar 395 bis 365 nm
Abmessung des einzelnen Moduls von 80 x 136 mm bis 476 x 136 mm
Arbeitsabstand zwischen Modul und Oberfläche von 1 bis 15 mm
Weitere Charakteristika Luftkühlung

Driver intergriert

I/O-serielle Schnittstelle für Steuern des Modul (DB15-Stecker mit RS485-Protokoll)

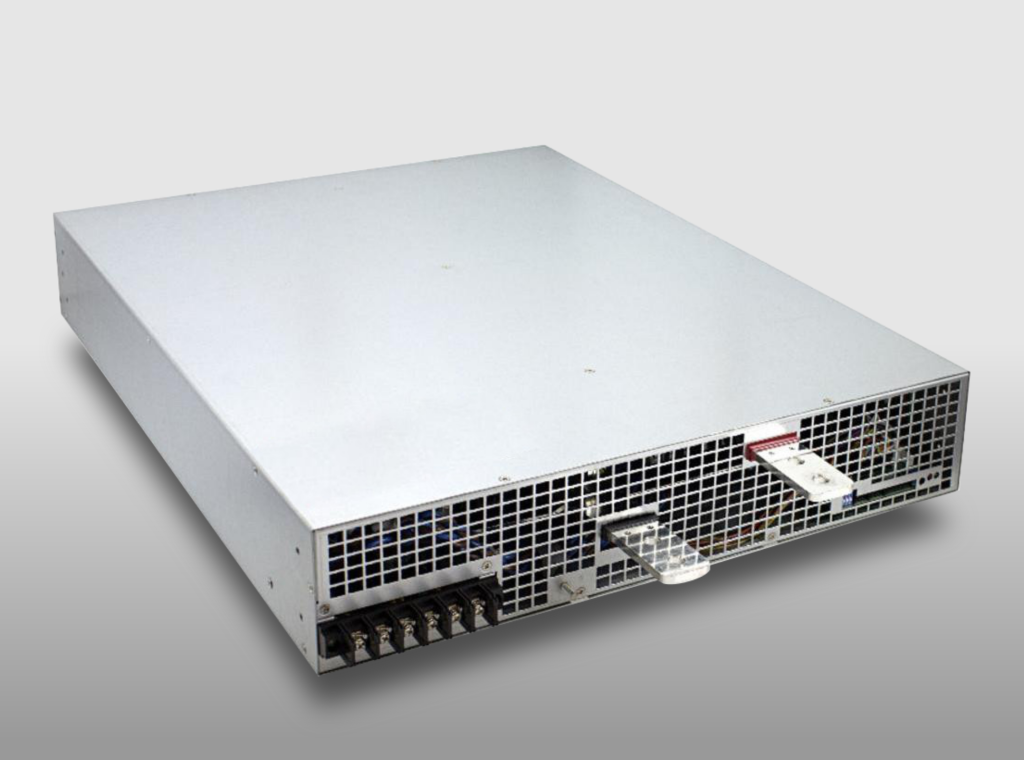

Charakteristika Der Power Uv Led

LED-power-supply

Eingangsleistung 3PH+N – 340-530V AC
Ausgangsspannung 48V DC ± 0.2 V
Ausgangswert
– Version mit 5kW 105 A
– Version mit 10kW 210 A
Abmessungen (mm)
 – Version mit 5kW 460 x 211 x 83.5
– Version mit 10kW 540 x 424 x 83.5
Weitere Charakteristika Alarm and diagnostic signals (output)
